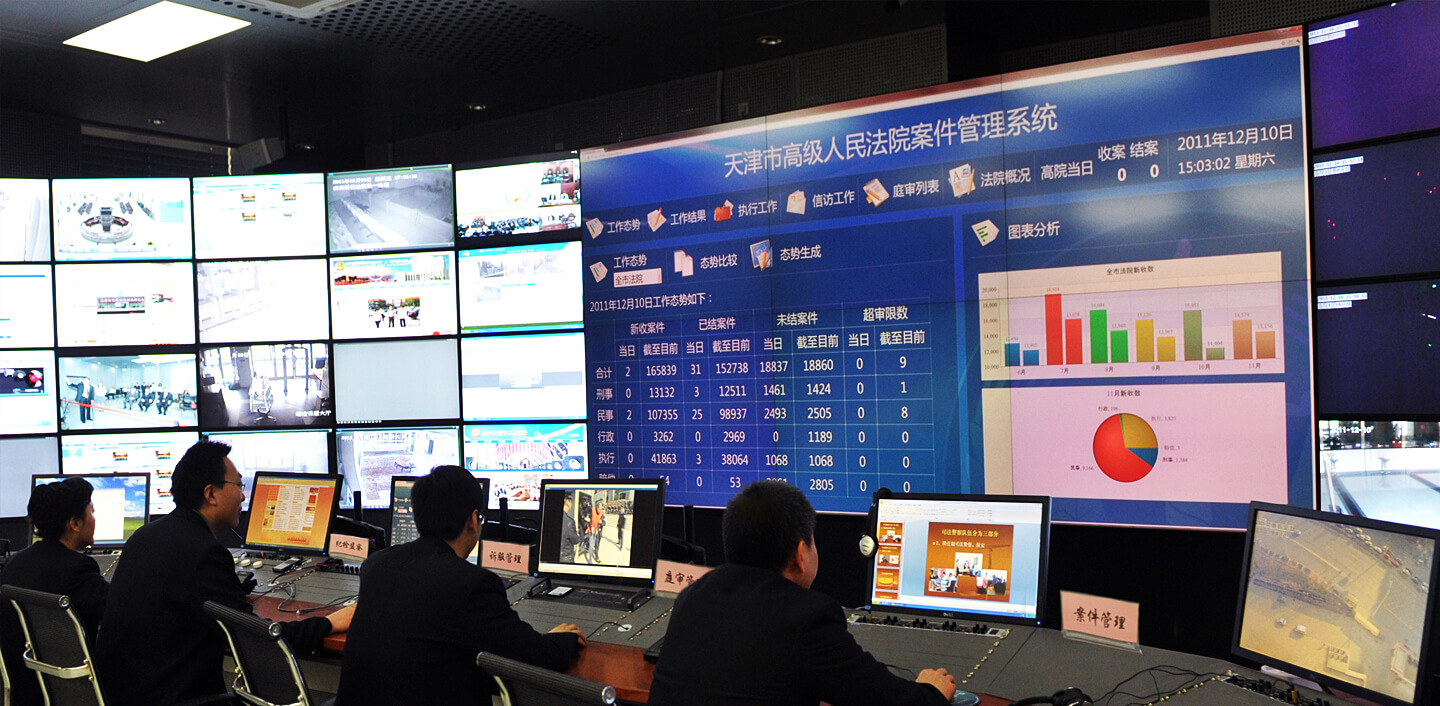

法院集控中心建設方案
一、現場情況描述
中級人民法院中心（以下簡稱集控中心），系統集視頻數據、音頻數據、媒體圖像數據、內外網數據為一體，為本級法院信息系統的調配指揮、觀摩指導等工作提供一體化工作平臺。同時系統可接入法院目前已建業務系統，并提供豐富的擴展接口，系統制定合理工作預案模式、預案，實現人性化的操作，簡單高效，"一鍵開關"系統。
二、系統功能要求
緊密結合用戶需求，實現了遠程視頻監控及數字庭審、視頻會議、視頻監控以及數據會議、車載單兵環境數據采集等多種業務綜合調度功能。
1、展示法院系統性各類視頻應用系統圖像、視頻、聲音等。
●配合本法院及全省已建成的數字法庭系統，實現法院對重要案件審理過程的圖像發布和直播、存儲及點播，對案件審理結果進行監督、指導和評估，提供觀摩及遠程提訊應用控制，構建河南省法院系統的全面數字庭審監控、調度和監督機制；
●通過對本院重要部位監控和各法院重要監控信息的匯集和重點顯示，維護法院的正常工作環境，維護司法審判的法庭秩序，維護社會的穩定；
●實現了遠程視頻監控及數字庭審、視頻會議、視頻監控以及數據會議、車載單兵環境數據采集等多種業務綜合調度功能。
2、對司法審判信息化系統進行統一的網絡管理、安全管理、業務系統統一管理，確保司法審判信息系統的工作穩定可靠。同時對法院的對外網站公共宣傳系統進行實時的維護和信息發布，為開展庭審公網直播等司法便民公開措施提供管控平臺。
●院機關及法院系統性各類軟件應用系統操作展示。如：文書上網、內外信息公布平臺、審判流程管理系統、執行查詢系統、執行管理系統等；
●案件信息獲取和展現功能。
3、具備視頻會議室功能，實現執行指揮、應急指揮中心應用。
4、具備操作席位，可供平時院機關系統開發人員、維護人員使用，操作。
三、系統設計目標
●實用性：布線系統能在現在和將來適應技術的發展，能實現數據和語音通信。
●靈活性：布線系統能滿足靈活通用的要求。任何一個信息插口，均能連接不 同的設備，如計算機，終端，傳真機，和電話。并可連接不同類型的局域網。（如：TOKEN RING網，ETHERNET網等）。也可連接計算機終端設備實現異步通信。所有這些不同類型的連接方法均可通過在管理子系統中更改跳線來方便地實現。
●模塊化：布線系統中，除固定于建筑物中的線纜外，其余所有接插件均是模 塊化的標準件。
●擴充性：布線系統是要能擴充的，以便將來要擴展時，可以方便地將設備擴 充進去。
●可靠性：該布線系統具有5~10年的使用壽命。
●標準化：該布線系統的設計采用的是成熟的國際、國內標準、規范或工業標準等。
四、系統設計原則
為了實現上述的設計目標,我們?cè)谶M(jìn)行該方案集控系統設計時必須遵循如下設計原則:
●先進性：布線系統的設計目標決定了系統必須采用主流的技術、方 法和設備,既要反映當今水平,又具有發展?jié)摿?同時集控系統又是要在規定的時間內投入使用的一項實際工程，因此涉及的技術和器材必須是成熟的。
●開放性：集控系統要具有開放性和靈活性,一方面布線系統要能適應不同用 途要求(如話音、數據和圖象的傳輸),同時又要能夠兼容不同廠家的設備。
●擴充性：布線系統應具有5~10年的使用壽命。信息技術的發展非常之迅速， 因此在設計集控系統時，應考慮具有充分的擴展能力。
●可靠性：集控系統是信息傳遞的通道。要保證信息可靠的傳遞, 必須要有可靠的布線系統。
●標準化：為便于設計、維護和有生命力，集控系統的設計必須采用成熟的國際、國內標準、規范或工業標準等。
●可比性：在滿足用戶的需求前提下，提供與同類產品相同功能、質量及服務， 做到高性能價格比。
五、集控中心工程建設需求分析
5.1 大屏幕顯示系統
目前大屏拼接使用的顯示單元主要有DLP 背投、PDP等離子顯示器、LCD液晶顯示器三種。
DLP 是Digital Lighting Progress的縮寫。它的意思為數字光處理，也就是說這種技術要先把影像訊號經過數字處理，然后再把光投影出來。它是基于德儀公司開發的數字微反射鏡器件 —DMD 來完成顯示數字可視信息的最終環節，而 DMD 則是 Digital Micromirror Device 的縮寫，字面意思為數字微鏡元件，這是指在 DLP 技術系統中的核心 —— 光學引擎心臟采用的數字微鏡晶片，它是在 CMOS 的標準半導體制程上，加上一個可以調變反射面的旋轉機構形成的器件。
說得更具體些，就是 DLP 投影技術是應用了數字微鏡晶片(DMD)來做主要關鍵元件以實現數字光學處理過程。其原理是將光源藉由一個積分器(Integrator)，將光均勻化，通過一個有色彩三原色的色環(Color Wheel)，將光分成R、G、B三色，再將色彩由透鏡成像在 DMD 上。以同步訊號的方法，把數字旋轉鏡片的電訊號，將連續光轉為灰階，配合R、G、B三種顏色而將色彩表現出來，最后在經過鏡頭投影成像。
DLP相對于其他兩種拼接的優點在于其拼縫小，操作維護簡單。但是其缺點也是顯而易見的：譬如體積與重量過大，各項關鍵技術指標均遠不及液晶和等離子，其最大的缺陷就是運行成本高：且長時間不間斷工作更會加快DLP背投燈泡老化速度，背投燈泡只有幾千小時壽命，如果一天二十四小時運行，幾個月便需要更換背投燈泡，給用戶帶來不小的運營開支。
46寸液晶拼接屏方案系列是專門為國防，軍事，航空航天，電力，水利，交通，及各大型指揮控制中心等高端用戶而研發的專業化終端顯示設備。
LCD液晶拼接目前以韓國三星的DID為代表，雖然拼接市場上還有SHARP、LG、SAMPLEX等品牌，但是DID以其優良的性價比在LCD平板拼接技術中一枝獨秀，其厚度薄、重量輕、低能耗、長壽命、無輻射等優點，而且其畫面細膩、分辨率高，各項關鍵性能指標的優秀表現，已使它成為發展主流，前景看好。
作為拼接顯示終端，LCD盡管有上述優點，但是作為拼接顯示單元，其缺點也是致命的：那就是目前其拼縫教大，三星的DID拼接單元綜合拼縫達到22MM，在這三種拼接顯示單元中最大，令許多用戶不得不忍痛舍棄。 隨著用戶需求的不斷提高，畫面更加清晰細膩，拼接縫隙更加小的拼接技術已經成為廣大用戶的共同追求。
46寸液晶拼接屏方案系列液晶拼墻以FPGA陣列為硬件基礎，采用并行高速圖形處理技術，實現了多路高速視頻信號的統一處理，采用多通道拼接控制器，每個顯示單元多畫面調整單獨運算管理，解決了高清信號輸入數量受到限制的問題。它將目前卓越的DID高清晰度，高亮度與高色域的液晶顯示技術，多通道硬件拼接技術，多屏圖像處理技術，信號切換技術等激為一體，形成一個擁有高亮度，高清晰度，低功耗，高壽命，先進的液晶監視器屏幕墻顯示系統。
壽命長，維護成本低。液晶是使用壽命較長的顯示設備，其本身壽命非常長，即使是壽命較短的背光源部分，也高達50000個小時以上，而且即使使用了超過這樣長的時間，也只會對其亮度造成影響，只需更換背光燈管，便可恢復原來亮麗的色彩。這與背投是有本質的區別的，液晶背光源壽命是背投燈泡的十倍，其優劣不言而明。
可視角度大。對于早期的液晶產品而言，可視角度曾經是制約液晶的一個大問題，但隨著液晶技術的不斷進步，目前已經完全解決了這個問題。液晶監視器屏幕墻采用的DID液晶屏，其可視角達到雙178度以上，已經達到了絕對視角的效果。
分辨率高、畫面亮麗。液晶的點距比等離子小得多，物理分辨率都可以輕易達到和超過高清標準，液晶的亮度和對比度都很高，色彩鮮艷亮麗，純平面顯示完全無曲率，圖像穩定不閃爍。
超薄輕巧。液晶具有厚度薄，重量輕的特點，可以方便地拼接和安裝。40寸專用液晶屏，重量只有12.5KG，厚度不到10公分，這是其它顯示器件所不能比擬的。
功耗小，發熱量低。液晶顯示設備，小功率，低發熱一向?yàn)槿藗兯Q道。小尺寸液晶屏功率不大于35W，40寸以上液晶屏，其功率也只有150W左右，大約只有等離子的三分之一至四分之一。
無故障時間長，維護成本低。液晶是目前穩定可靠的顯示設備，由于發熱量很小，器件很穩定，不會因?yàn)樵骷厣^(guò)高損壞而造成故障。
創新、先進性、實用、使用領域廣泛
46寸超窄邊液晶監視器屏，只有6.7mm拼縫，目前5.3mm液晶拼縫也已經問世，這是目前先進的液晶監視器屏。
當然，由于目前液晶產品的背光源發光體仍采用陰極真空管(CCFL)，其燈管兩端的燈絲及管座限制了液晶板的尺寸，目前拼屏所用的DID液晶屏的邊框仍有4mm-10mm的寬度，因此拼接縫稍大是液晶監視器屏幕墻唯一的缺點，但隨著LED背光源技術的投入，這一缺陷將會得到明顯的改善。
LED拼接屏具備亮度高，拼縫小，亮度高，色彩均勻等優勢，因其優勢，集控系統中即采用LED作為大屏幕顯示，46〃LED屏的顯示尺寸是：1025.653 (W)×579.844 (H)×100，集控系統中層高為2.7M，寬6.8米，左右需要留有空隙維護，因此采用3行5列共計15塊大屏幕組成顯示系統。
5.2 多屏拼接處理器
多屏拼接器是一款純硬件專業化的圖像處理設備，能夠?qū)⒋罅康母咔逡曨l顯示在大屏幕陣列上面，實現多屏幕拼接的功能。這是專為高清拼接顯示場合設計，為指揮中心、視頻會議、多媒體中心等場所的應用提供了一套理想的圖像拼接處理解決方案。
多屏拼接控制器把多路（不同的類型）輸入信號，分別輸出給多個顯示器，使之可以任意切換任意輸入信號至拼接顯示器墻中的任意位置進行畫面漫游、疊加、任意縮放的顯示（用任意從拼控接入的信號）。
高清晰度背景圖片顯示
BOC-CR0206DVI拼接圖像控制器在出廠時， 在拼接控制處理器內部預先燒入一幅高清晰度背景圖片，該圖片采用像素疊加方式在拼接墻體上展示，可以展示無比震撼的顯示效果。
支持4×N的視頻信號同時顯示
BOC-CR0206DVI 能支持4×N倍數的監控視頻信號同時顯示（N為構成拼接墻的屏體數量），可以對單屏體內的4路視頻同時顯示，或者選擇其中一路單屏顯示，也可以將該信號在整體屏體上放大顯示。
CBD(CommonBusDistrict公共總線區域)信號顯示區域
分布式控制技術
分布式信號控制技術伯奧克拼接處理器的專利控制技術之一，拼接器內部采用各個獨立模塊，并行處理，信號在輸入拼接器之前，需要通過專有技術完成信號的調度和控制，實現各通道信號傳輸與硬件帶寬之間的平衡問題。
窗口的操控
1、畫外畫平鋪模；2、畫中畫模式；3、疊加模式覆蓋；4、透視模式；
邊緣屏蔽技術和邊緣精調技術
1、邊緣屏蔽技術；2、邊緣精調技術；
輸入/輸出信號
BOC-CR0206DVI采用了先進的高速圖像處理芯片，對于視頻輸入的信號自動判別不同的制式(PAL/NTSC),采用運動預測補償和去隔行處理,將視頻信號轉換為逐行信號;自動判別DVI輸入的各種不同格式信號,應用先進的數字圖像處理算法來實時分割放大信號并顯示, 整個畫面清晰流暢，色彩極其鮮艷逼真，無任何運動鋸齒和馬賽克現象。輸出信號統一轉換為XGA/60HZ,也可以設定更高的分辨率。
先進的純硬件設計架構
與基于計算機的多屏分割器處理方案不同， BOC-CR0206DVI 用了純?nèi)布盘?hào)處理和總線架構模塊設計。不需要操作系統支持，上電即可工作，開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統穩定可靠。
5.3 擴聲系統
根據展示中心的定位，其對擴聲方面的需求是以語言擴聲為主，兼顧音樂還原，因此我們建議采用以下標準進行擴聲系統設計：《廳堂擴聲系統設計規范》GB50371-2006，多功能類 擴聲系統聲學特性指標一級標準。
發言擴聲系統的建設目標
聲場的均勻度和清晰度：解決聲場均勻度和清晰度問題，實際就是做好揚聲器的選型與安裝，如何在既定的建聲條件下選擇適合的音箱和安裝的位置成了解決這一問題的關鍵。 在會議指揮使用模式時，首先要考慮的是語言的清晰度。所以，如何解決語言清晰度問題是整個擴聲系統設計的關鍵！
因此在系統設計方面我們將解決語言清晰度和可懂度作為語言擴聲的首要原則。整個系統追求頻域?qū)?、頻響特性平直、失真小、有足夠的傳聲增益，聲場分布均勻。
同時，避免以下因素對會議清晰度的影響。
●擴聲系統的傳輸頻率特性的影響（系統帶寬）
●建筑聲場環境的影響
●音頻系統信噪比和環境噪聲的影響
●視頻會議回聲的影響
●多MIC發言混響的影響
●混響時間和直達聲／混響聲聲能比的影響
●發言人語速對清晰度的影響
5.4 信號控制系統
信號控制系統是對集控中心聲光電設備的控制與操作，通過編程可以將矩陣的輸入視頻源和輸出設備以圖標和中文注釋相結合的形式顯示在無線觸摸屏上，所有操控只需輕輕一點，即可完成。簡化了操作人員的程序步驟。 集控中心配置一套BOC-MT7000S會議室中控系統，通過RF433MHz，使用無線觸摸屏和電腦實現對受控設備的控制。
受控設備包括顯示設備、視頻切換設備、圖像控制設備、音頻處理設備、電源、燈光、空調等，可通過觸摸屏或控制面板進行操作，滿足會議、報告、培訓、展示等綜合應用，并可根據不同的應用場景，通過無線觸摸屏調用相應的顯示模式。
可實現如下功能：
●對大屏幕的開關機，信號選擇
●對矩陣輸入的信號切換，改變大屏幕的顯示內容
●對整個系統電源的開啟與關閉
●對視頻會議管理
●對燈光開啟與關閉

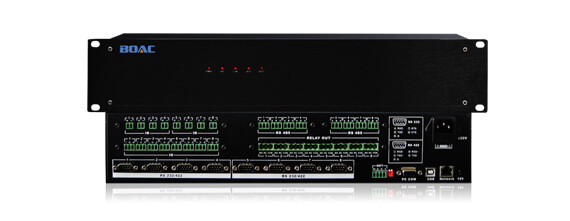

BOC-MT7000S是一個全新驅動控制技術，它對一個復雜的控制應用來說也是經濟的解決方案，應用于智能家居、高檔豪華酒店、高檔寫字樓、各企事業單位等；其心臟是基于新的工業級120M時脈沖處理器，內置128MB記憶體，內置程式存儲，提供硬體軟體相結合、遠程升級、時間表計劃；采用的雙總線系統，可對帶RS232/485/422/IR/IO/AC的設備進行管理和設置，與它的高速輸入/輸出總線結構配合，提供高速運行處理的能力；由于它的高速度，大記憶體和革命性的雙總線結構，設計可靠，它是整個音頻/視頻行業先進的解決方案之一。
●內置128M工業級時脈沖處理器；
●內置128M快閃記憶體；
●8路全雙向RS232/485通訊接口；
●8路可編程全雙向485/422通訊接口，采用國際標準通訊協議；
●8路可編程IO端口，輸入輸出分開可同時受控；
●8路紅外驅動端口；
●8路可編程繼電器強弱電控制接口（12V-250V）；
●1路NET總線接口，可實現多中控主機級聯，最大支持單屏控制256臺中控主機；
●1路網絡接口；
●1路USB接口；
●1路可控12V輸出；
●2U機箱可安裝于標準機柜。
5.5 安防監控系統
法院周邊包括樓梯覆蓋的監控探頭均為網絡攝像機(即IPC)，網絡攝像機是一種結合傳統攝像機與網絡技術所產生的新一代攝像機，它可以將影像通過網絡傳至地球另一端，且遠端的瀏覽者不需用任何專業軟件，只要標準的網絡瀏覽器（如"Microsoft IE或Netscape）即可監視其影像。網絡攝像機一般由鏡頭、圖像、聲音傳感器、A/D轉換器、圖像、聲音、控制器網絡服務器、外部報警、控制接口等部分組成。
網絡攝像機又叫IP CAMERA（簡稱IPC）由網絡編碼模塊和模擬攝像機組合而成。網絡編碼模塊將模擬攝像機采集到的模擬視頻信號編碼壓縮成數字信號，從而可以直接接入網絡交換及路由設備。網絡攝像機內置一個嵌入式芯片，采用嵌入式實時操作系統。網絡攝像機是傳統攝像機與網絡視頻技術相結合的新一代產品。攝像機傳送來的視頻信號數字化后由高效壓縮芯片壓縮，通過網絡總線傳送到Web服務器。網絡上用戶可以直接用瀏覽器觀看Web服務器上的攝像機圖像，授權用戶還可以控制攝像機云臺鏡頭的動作或?qū)ο到y(tǒng)配置進行操作。網絡攝像機能更簡單的實現監控特別是遠程監控、更簡單的施工和維護、更好的支持音頻、更好的支持報警聯動、更靈活的錄像存儲、更豐富的產品選擇、更高清的視頻效果和更完美的監控管理。另外，IPC支持WIFI無線接入、3G接入、POE供電（網絡供電）和光纖接入。
IP網絡攝像機是基于網絡傳輸?shù)臄?shù)字化設備，網絡攝像機除了具有普通復合視頻信號輸出接口BNC外，還有網絡輸出接口，可直接將攝像機接入本地局域網。

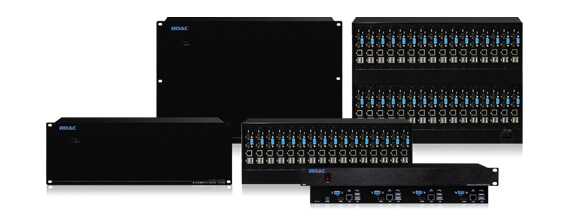

集控中心配置BOC-1509LAN 15路，每路9畫面輸出的網絡數字矩陣，實現對ONVIF協議的網絡攝像機解碼并進行圖像切割。
●插卡式模塊化的結構設計，應用靈活，節省成本，便于系統升級、擴容及維護；
●內嵌行業唯一的平臺軟件功能，可用鼠標任意拖拽攝像機IP地址到系統中的任意一個窗口解碼顯示；
●設置和使用完全脫離電腦，與模擬矩陣如此簡單、快捷方便；
●個性化管理功能，分普通用戶和高級用戶權限；
●可設定一段空閑時間自動鎖屏功能，鎖屏后只能看到圖像，只有重新登錄才能操作；
●提供RS232接口直接控制各大廠商的拼接屏（需內置拼接器），多畫面模式或拼接融合模式任意切換；
●單機最多有16個HDMI和16個VGA輸出口，8機級聯可做到128路HDMI輸出至128塊大屏拼接；
●無需外加16*16的HDMI矩陣，即可實現拼接上墻的前置圖像交換處理；
●，方便擴充與維護；
●采用Linux操作系統，運行穩定可靠；
●支持不同品牌不同分辨率的網絡攝像機混合解碼；
●提供16個HDMI外部接口，可接入其他HDMI信號，并能選擇單屏或拼接顯示；
●可接入HDM/VGA編碼器的網絡信號實現解碼遠程計算機或其他高清視頻設備的畫面；
●可手動添加和自動搜索網絡攝像機的IP地址，接入的IPC數量可達6萬多個（看項目需求可選）；
●可用固定IP或域名進行添加端口號來接入遠程的網絡攝像機視頻；
●兼容具備ONVIF網絡協議的松下、三星、索尼、?？怠⒋笕A、亞安、霍尼韋爾、博世、天地偉業、漢邦、明景景陽、紅蘋果、恒業國際、普天視、郎馳、黃河、英飛拓、捷高、世紀中維、波粒、巨峰、金三立等網絡攝像機及天視通網絡高清模組（UC）、雄邁網絡高清模組(CMS)、九安網絡高清模組和具備ONVIF網絡協議的其他廠商攝像機及球機；
●支持USB鼠標，模擬三維中文控制鍵盤操作；
●自動綁定鍵盤切換用的攝像機ID編號，可根據需要更改對應IP的鍵盤切換ID；
●內建數據庫，對用戶的設置參數都將儲存在數據庫里；
●內建虛擬電腦鍵盤功能，可用鼠標光標進行字母或漢字編輯；
●字符疊加功能，可對網絡攝像機編輯相應的地域信息或名稱；
●對地域名稱、IP地址、鍵盤ID信息可用鼠標點擊升序、降序排列；
●每個HDMI輸出口可多畫面分割，每個分割畫面都可切換任意網絡攝像機信號顯示；
●可控制兼容ONVIF的網絡高清球機，兼容ONVIF的報警信號聯動自動切屏；
●可以分組切換畫面，多屏自動輪巡、單屏自動輪巡；
●有12組場景記憶功能，可以多個場景自動輪巡復顯；
●有報警聯動視頻功能，通過485總線式報警主機接入開關量采集報警信號。
5.6 信號切換與調度系統
信號切換與調度室任何會議系統中間必不可少的一環，改變大屏幕的顯示內容達到顯示不同信號源的目的，在以前的系統中，最常見的設計都是通過模擬矩陣或者單一的數字矩陣來實現這一功能，其缺點在于系統中間如配合不同接口的信號源就的配置不同的矩陣切換器，接口單一，設備眾多，管理不便，操作不方便。

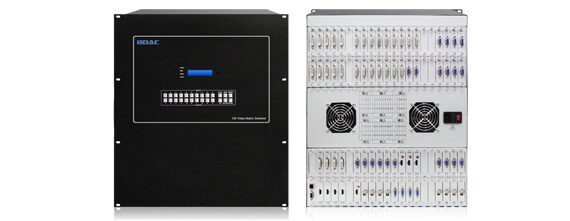

集控中心配置一套BOC-3232MD高清混插矩陣切換器，支持VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸入，支持VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸出。
其優勢特點如下：
單卡單通道設計
輸入、輸出板卡采用單卡單通道設計，獨特的信號鏈路屏蔽設計技術，支持多種接口信號格式混入混出功能，保證了信號的完整性。輸入端過電壓保護，降低了設備被損壞的概率。
高可靠電源系統
矩陣采用雙電源冗余備份設計，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源設計充分實現矩陣系統的高可用性。
掉電保護
所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態。
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理
ESD保護
高集成度的電子元器件設備日益增多的同時也導致敏感而昂貴的芯片使用,由于存在外部接口的 浪涌而遭到損壞的風險也在增長，所以ESD保護就顯得尤為重要。
開機自動恢復記憶功能
具備掉電狀態自動存儲保護、開機自動恢復記憶功能。提供多種管理方式：面板管理、RS232管理、網絡管理及計算機軟件管理。
多種管理方式
支持面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲。
點對點無壓縮傳輸
數模高清混插矩陣, 交換核心信號傳輸速率高達12.80Gbps，采用4:4:4采樣技術，1920x1080P60點對點交換，數字信號運用了點對點無壓縮傳輸方式，有力保證了圖像信號的高保真輸出。
4K超高清
使用專用驅動芯片，支持長線傳輸；高達12.8GBPS的電訊級交換核心，確保支持4Kx2K無壓縮傳輸高清分辨率顯示效果極佳。
無縫切換
電訊級數字交換芯片，支持多種模擬和數字信號無縫切換，超強的抗干擾及全天候工作能力。
拼接功能
采用獨特的嵌入式結構設計,內部嵌入全功能信號拼接處理功能，方便工程應用。
設備性能完善
具有寬帶、高速、高精度、高輸出電流、低噪聲、低功耗的良好性能，故障率低，高速的工業處理器，讓高清、全高清、超清數字圖像的交換、處理變得更加輕松與穩定。
●插卡式模塊化的結構設計，應用靈活，節省成本，便于系統升級、擴容及維護。
●電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力。
●交換核心信號速率高達12.80Gbps ，有力保證了圖像信號的高保真輸出。
●支持多種接口信號格式混入混出功能，單卡單通道設計。
●獨特的信號鏈路屏蔽設計技術，保證了信號的完整性。
●輸入端過電壓保護，降低了設備被損壞的概率。
●采用了全數字無壓縮傳輸，真正確保信號無失真。
●內置7寸觸摸屏，具有強大的交互式觸摸控制功能與信號監視功能*。
●內置多格式高清信號發生器，配合7寸監視屏，隨時隨地進行調試檢測*。
●具備掉電狀態自動存儲保護、開機自動恢復記憶功能。
●提供多種管理方式：面板管理、RS232管理、網絡管理及計算機軟件管理。
5.7 信號源
集控中心一大特點是信號匯集，來自法庭、監控、視頻會議、各類計算機終端以及其他傳統播放器的信號全部集中在此，這些信號源最終要傳送到大屏幕、桌面輔助顯示屏、會議記錄設備、信號源與需要信號的終端之間存在復雜的對應關系，這些都依靠信號路由系統進行格式轉換、傳輸和切換控制。該系統的核心是視頻矩陣切換器，外圍則配置一些信號輸入、格式轉換等設備，此外還包括對網絡流媒體的相關控制。
信號路由管理系統是集控展示中心的一個較為核心的子系統，起著信號互聯互通的樞紐作用。信號路由設備的選型和具體結構主要取決于信號源的種類數量以及對信號源的需求種類和數量，匯總?cè)缦拢?br>
視頻信號源：來自本地播放器（攝像機、電視機頂盒、高清播放器）的多路視頻、來自安防系統的多路視頻、來自數字法庭系統的多路視頻、來自執行視頻系統的多路視頻、來自視頻會議系統的多路視頻，視頻種類主要是復合視頻，數量不少于15 路；
DVI信號源：來自展示中心桌面計算機的多路信號、來自展示中心預留的多路桌面及墻面接口的多路信號、來自展示中心機房?jī)?nèi)的網絡終端的多路信號，總數量不少于10 路；
信號輸出設備：集控展示中心大屏幕、桌面輔助顯示屏需要多路信號、會議記錄需要多路視頻信號、視頻會議需要多路視頻信號、領導辦公室和分指揮中心需要多路視頻信號，匯總來說至少需要 20 路。
華為高清視訊系統
可與省高法現有各種視頻會議系統無縫對接，同時可與最高院集控中心無縫對接。
創新的主叫呼集功能
華為高清或者視訊終端提供業界獨有的主叫呼集功能，用戶只需要通過電話本選擇要參加會議的會場后就能快速的召開一個多點視頻會議，像打電話一樣方便易用。 通過主叫呼集召開多點會議，不需要專門的IT管理人員的，只使用終端的遙控器就可以在會議室直接從終端上召開多方會議，大大方便業務的使用，使隨時召集會議成為可能。
華為的高清或者視訊終端提供了業界完善的會議控制功能，用戶可以通過終端遙控器完成對會場廣播、觀看、點名、靜音、閉音、多畫面設置、刪除會場、添加會場、延長會議和結束會議等常用會議控制功能，用戶可以像使用電視機一樣控制會議的進程，不再需要維護人員的參與。
終端點對點會議
在會場使用遙控器直接呼叫對方的號碼（或從電話本選擇呼叫）即可，無需其他人協助，如果呼叫不成功，根據反饋的提示信息（類似于對方忙等），根據反饋信息，用戶做少許操作即可完成呼叫進行視頻會議。高清或者終端提供了遠程Telnet 、WEB Server功能，同時為每種業務分配了用戶名和密碼，用戶在享受這些遠程維護功能帶來的好處的同時，也可以避免由此帶來的安全性的問題。
多點會議
多點會議使用由兩種方式：
方式一由召集會議人在會議室通過終端的電話本選擇要召集的會場確認即可召集成功，然后由召集人申請主席主持會議，由召集人自己完成會議的各種控制功能。
方式二：由管理員在會議管理系統上預定義好會議，預定義的會議可以選擇立即召開，也可以選擇某個時間召開，會議召開后，由召集會議人申請主席主持會議。
對于被召集人參加會議，若終端正常開機，將自動加入會議；若中途加入會議，只需要呼叫系統特服號碼即可入會；對于采用匿名方式的會議，通過呼叫會議接入號碼和密碼方式入會。
