四、系統主要設備介紹

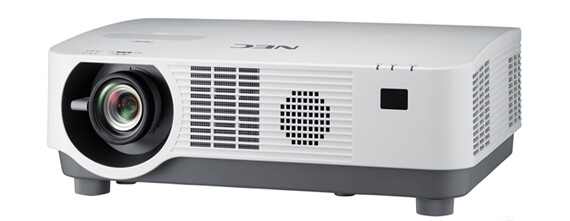

4.1 主動立體投影機
全高清分辨率、激光光源20000小時超長壽命
全高清分辨率帶來細致精準的畫面顯示，圖像顯示細膩清晰。 采用了雙色輪激光熒光體技術，實現色彩鮮艷的畫面。激光光源 能實現高達20000小時的超長壽命，支持7×24小時連續工作，亮度衰減 小并且支持亮度無極調整（16%-100%）、激光光源采用多模組結構， 無黑屏風險，更加穩定可靠。
全新CCS內循環散熱系統
采用NEC全新的CCS內循環散熱系統，激光光源區域和光引擎區域形成 一個獨立的密閉空間，通過內置的風路設計把熱量傳導到散熱器，經過 散熱器的冷空氣再次回到機器內部，有效的阻止了灰塵的進入光引擎和 激光光源區域，保證了高亮度的持續性和畫面質量的穩定性。
全新CCS內循環散熱系統
NEC P502HL+系列投影機支持NEC的網絡多畫面顯示功能，支持多種 畫面顯示模式，最多能夠支持50 個 終端設備的連接，終端設備包含電 腦、平板電腦、智能手機。并且兼容 多種操作系統，包括Android、IOS、 Windows、OS X等系統。多畫面顯示 功能支持多達16個畫面同時顯示，輕 松的實現多個信號在同一屏幕上的同時顯示。
1>.使用網絡多畫面顯示功能，需要給投影機安 裝無線網卡，電腦端需要安裝 IEU lite軟件， 可以從網站下載或光盤獲取，平板電腦和智 能手機等移動端需要安裝WIU軟件。
2>.最大連接50個終端僅限在管理模式下，實際 的連接數量可能會因?yàn)榫W(wǎng)絡情況發生變化。

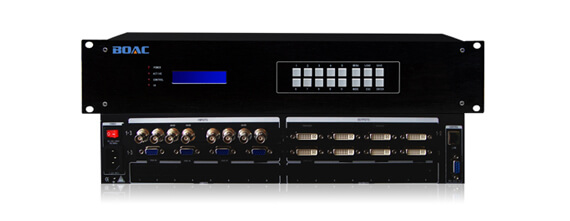

4.2 BOC-CR0203M主動立體融合處理器
BOC-CR0203M主動式立體信號融合圖像控制器，支持左右眼復合立體信號無極倍頻，輸出幀頻可達120HZ，支持立體信號、平面信號混開窗口，支持分離信號轉換為復合信號。
產品特性：
●支持120Hz刷新率，60幀/秒播放要求
●支持2-4通道，1920*1080分辨率，顯示單元拼接融合顯示
●輸出支持立體信號、平面信號混合顯示
●輸出支持立體信號、平面信號疊加顯示
●兼容常見格式3D立體片源如：AVI\MPEG\RMVB\MOV等格式
●完美支持標準高清主動立體片源播放
●多種控制方式：以太網、串口
●多路信號實時并行處理，可疊加，可漫游，任意縮放
●新一代雙緩沖技術和同步技術
●革命性的背板系統交換架構，分布式處理
●N+1冗余電源設計
●防誤操作報警功能
●高品質散熱設計，使設備散熱更充分，運行更安全
★全硬件DSP架構，無操作系統
★采用CPCI結構的工業級機箱
●模塊化的設計, 雙備份冗余電源支持電源熱備份、風扇等模塊隨意更換
●可支持系統處理模塊的熱插拔
★同時提供了自我診斷和檢測功能,保證系統的可靠性,實時性,靈活性
★CAN總線控制技術
●專業DSP視頻處理芯片
●液晶面板實時顯示設備運行狀態。
4.3 主動立體眼鏡
3D Vision Surround技術實際上是兩種技術3D Vision和Surround的整合。3D Vision是NVIDIA顯卡的3D立體顯示技術，可以在家中欣賞免費3D大片和玩3D游戲。不過3D Vision技術對硬件的要求很高，你要一塊NVIDIA GeForce 8以上的顯卡，必須擁有一臺刷新率為120Hz的顯示器，還要購買NVIDIA的的3D Vision眼鏡。
3D Vision使用的是時分法原理，簡單的說就是顯卡在計算畫面時將一幀計算出兩個不同的畫面（左右眼分別看到的畫面）再以高頻率輪換傳輸?shù)斤@示器上，而3D Vision眼鏡也需要以同樣的高速頻率開關左右鏡片的液晶屏，讓人的左右兩眼看到不同的換面以達到欺騙大腦，讓大腦誤以為看到的一個"三維"的換面。一般來講顯示器的刷新頻率要達到120Hz以上，這樣每只眼鏡能分到的刷新率就達到了60Hz，保證畫面清晰度的同時也不至于太晃眼。
4.5 幕布
投影屏幕的寬高比率主要有以下幾種：
4：3/1.33：1————主要為視頻/PC圖象
16：9/1.78：1————要為高清電視圖象（HDTV）
1.85：1————主要為寬銀幕電視信號圖象
2.35：1————主要應用在寬銀幕立體聲影象顯示。
本案中設計的幕布尺寸高為4M長為4*1.78 * 3 - （4*1.78）/ 1920*128 * 2 ≈ 20.35M2，其面積為4*20.35 = 81.4M2。
功能特點：
投影方式：正投
幕面顏色：金屬灰色，白色（可選）
幕基材質：澆鑄的環氧樹脂
環境光吸收率：80%
亮度增益系數：0.9-1.0 (3D:1.8-3.0)
適應明亮環境：50-200LUX室內
屏幕均勻性：90%
色彩偏差：≤4%
屏幕解像力：100線/mm
入射角度：18度
視角：≥160度
屏幕幅度：0
溫度環境：（-40℃到75℃）濕度（30%-90%）
